Преимущества
Лидер электротехнического рынка
Собственное производство. Три завода в России: Тверь, Новосибирск, Владивосток
Высокое качество продукции. Каждая партия трубы проверяется в аккредитованной лаборатории на соответствие заявленным характеристикам
Достоинства системы
Надежность
высокая кольцевая жесткость;
высокая степень защиты от влаги IP44/55/67 по ГОСТ 14254-96
химическая стойкость труб к агрессивным средам.
Легкость проектирования
наличие необходимого комплекта нормативно-технической документации, чертежей, BIM
Простота монтажа и эксплуатации
множество аксессуаров
малый вес труб
отсутствие необходимости использования специализированного оборудования
и транспорта во время монтажа
возможность ввода кабелей и их замены в любое время после окончания строительства без проведения земляных работ;
Стойкость к распространению горения в соответствии с требованиями пожарной безопасности по ГОСТ 53313-2009 п.5.1-5.2
Стойкость к ультрафиолету в соответствии с ГОСТ Р 20.57.406, метод 211-1.
Для прокладки в невоздушной среде (грунт, бетон) по ГОСТ 15150-69
Cоответствует ГОСТ Р МЭК 61386.24-2014.

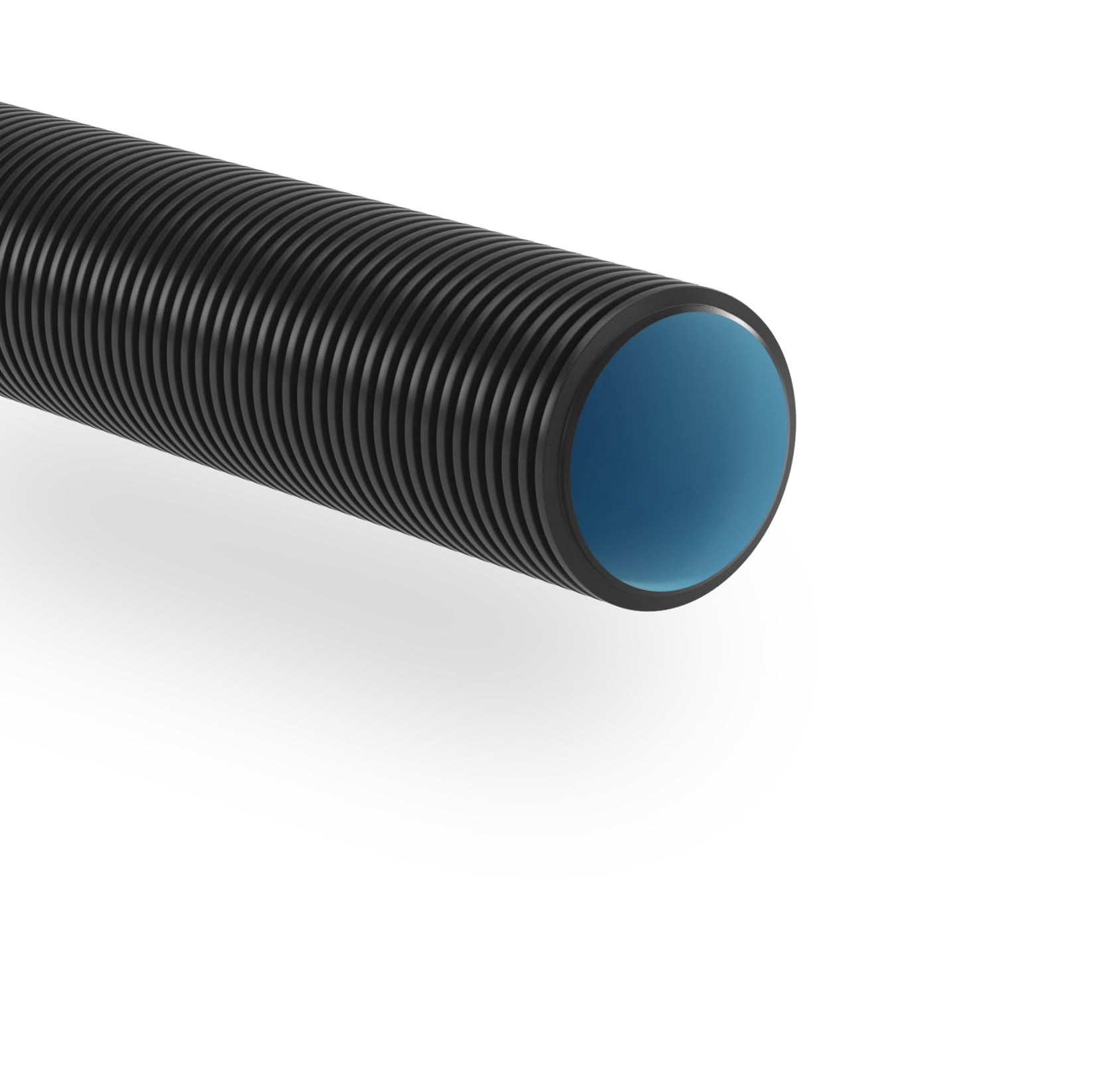

Гофрированная двустенная труба для скрытой и открытой прокладки
ПНД — полиэтилен низкого давления, химически стойкий к агрессивным средам
Гладкая внутренняя стенка облегчает затягивание кабеля
Гофрированная внешняя стенка увеличивает прочность трубы
Для прокладки электропроводки и кабельных линий на объектах высокой конструктивной сложности с большим количеством поворотов и отводов на пути следования кабельной трассы.

Имеет стальную протяжку, которая облегчает затягивание кабеля в трубу. Поставляется в бухтах.

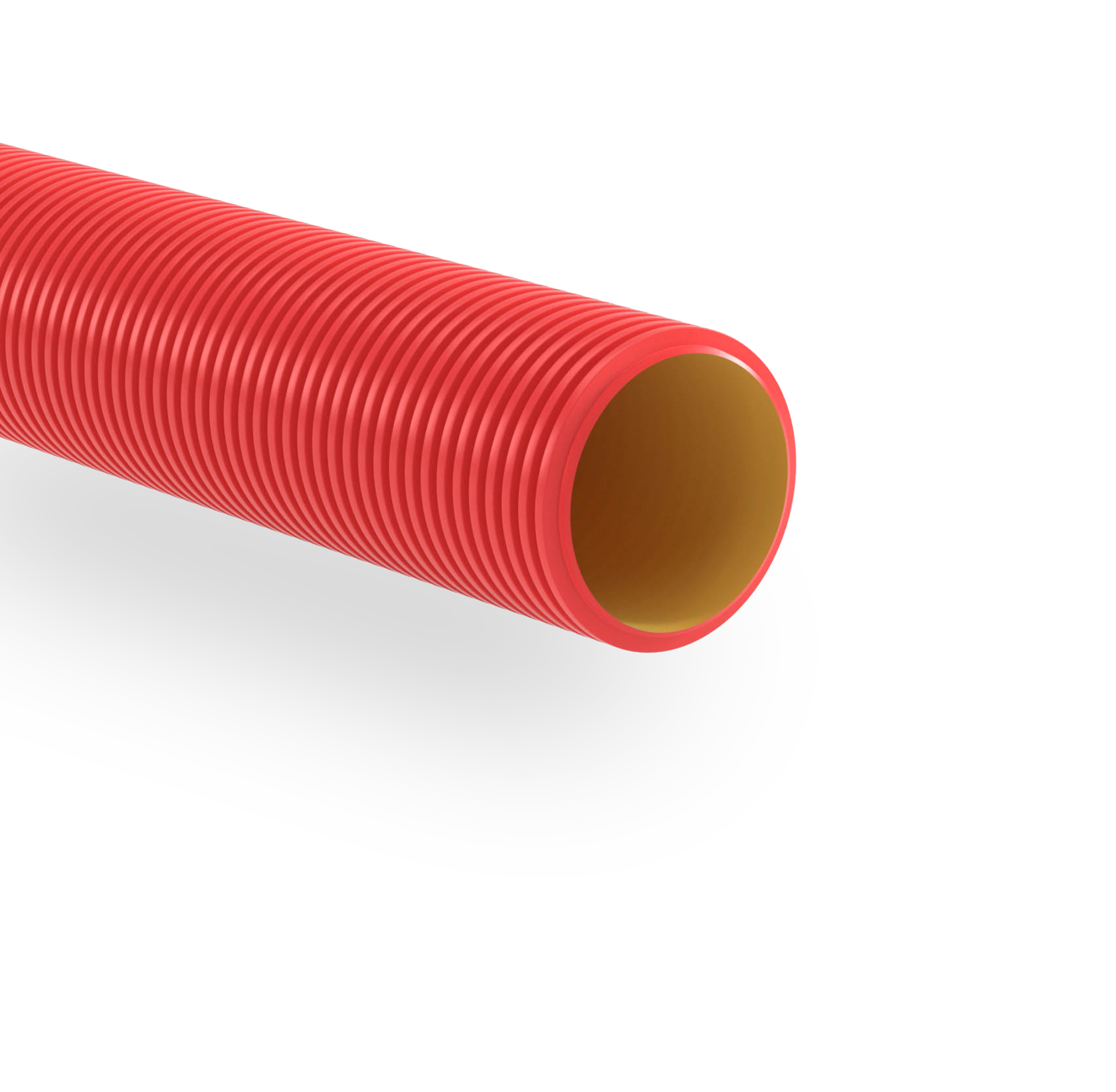

Гибкая двустенная труба
Жесткая двустенная труба
Для прокладки кабельных линий в открытых кабельных сооружениях и наружных электроустановок: мосты, путепроводы, эстакады, галереи, места выходов из земли и вводы в здание.

Поставляется без протяжки в отрезках по 6 м.
t° монтажа — от –25 до + 90 °С
t° эксплуатации — от –55 до + 90 °С

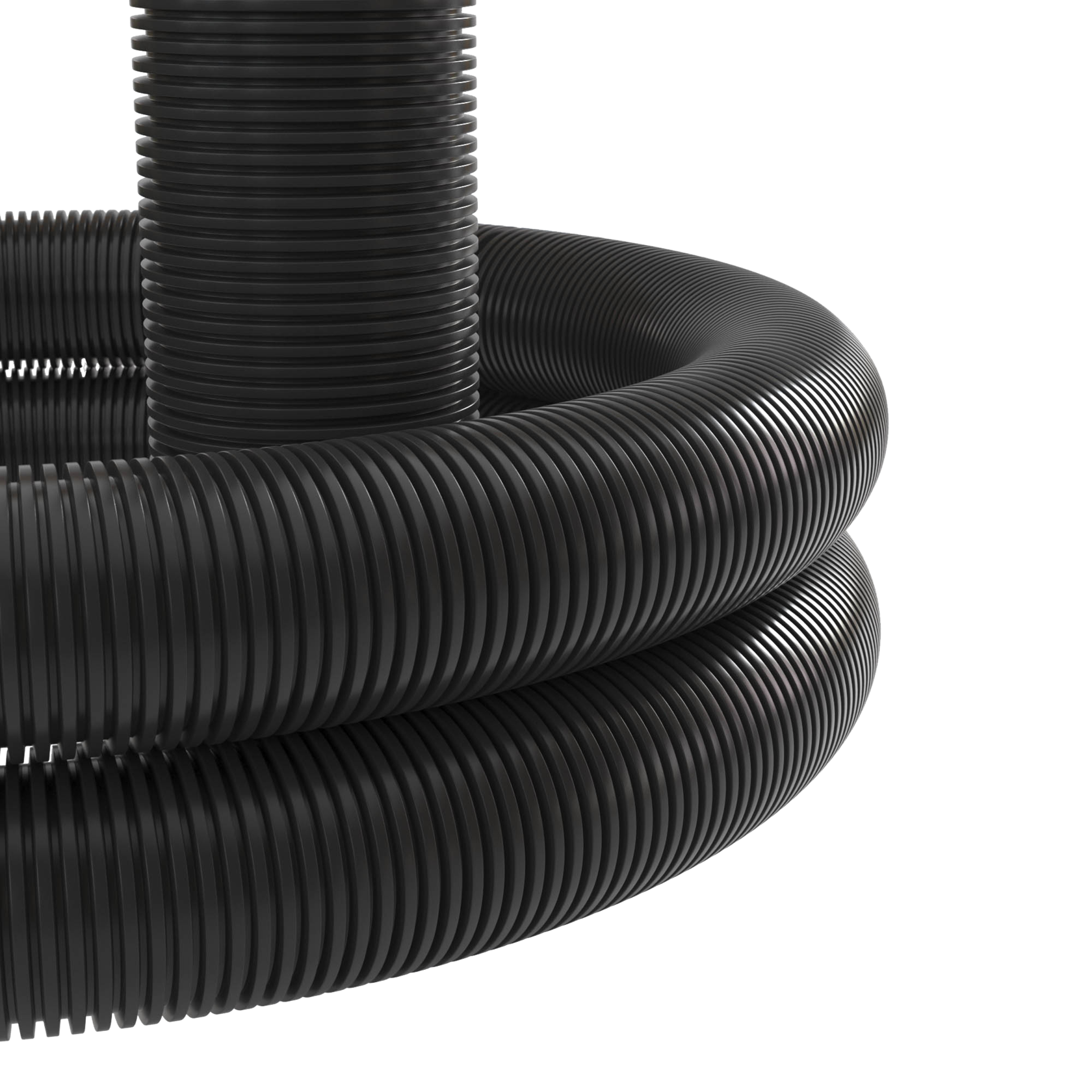

Гибкая двустенная труба
Для кабельной канализации на объектах высокой конструктивной сложности и ливневой канализации.
t° монтажа — от –40 до + 90 °С
t° эксплуатации — от –40 до + 90 °С
Жесткая двустенная труба
Для участков с высокой нагрузкой (под авто- и железными дорогами), при блочной укладке труб, при укладке в трубах тяжелого кабеля.
Для открытой прокладки
Для скрытой прокладки
Характеристики трубы
Наружный диаметр, мм
Кольцевая жёсткость,
кН/м2
Стойкость к удару
Гибкие для скрытой прокладки. Стандартная серия
Жёсткие для скрытой прокладки
Гибкая для открытой прокладки
Жёсткие для открытой прокладки
40-200
110-200
50-200
110-200
Ø 40мм - SN18
Ø 50мм, 63мм - SN13
Ø 75 мм -SN10
Ø 90мм, 110мм, 125мм -SN8 Ø 140мм,160мм,200мм -SN6
⌀ 110мм - 12
⌀ 125мм - 10
⌀ 160мм, 200мм - для труб 8К - 8, для труб 6к - 6
⌀ 50мм, 63мм - 13
⌀ 75мм - 10
⌀ 90мм, 110мм, 125мм - 8
⌀ 140мм, 160мм, 200мм - 6
⌀ 110мм - 12
⌀ 125мм - 10
⌀ 160мм - 6
Ø 50 мм, 63 мм- 5Дж, Ø 75-200мм - 10 Дж
10
5
5
Гибкие для скрытой прокладки. Усиленная серия.
40-200
Ø 40мм - SN28
Ø 50мм - SN22
Ø 63мм - SN20
Ø 110мм - SN15
Ø 160мм - SN10
Ø 200мм - SN7
Ø 50 мм, 63 мм- 5Дж, Ø 75-200мм - 10 Дж
Усилие сжатия, Н
Степень защиты IP
t° монтажа
Гибкие для скрытой прокладки
Усиленная серия
Жёсткие для скрытой прокладки
Гибкие для открытой прокладки
Жёсткие для открытой прокладки
Ø 40мм, 50мм - 640Н
Ø 63 мм - 650Н
Ø 110 мм - 750Н
Ø 160мм, 200мм - 750Н
Ø90мм - 700
Ø110мм - 1030
Ø125мм - 980
Ø160мм, для труб 8К - 1020,
для труб 6К - 770
Ø200мм, для труб 8К - 1010,
для труб 6К - 900
Ø 50 мм - 420
Ø 63 мм - 530
Ø 75 мм - 490
Ø 90 мм - 540
Ø 110 мм - 680
Ø 125 мм - 720
Ø 140 мм - 540
Ø 160 мм - 680
Ø 200 мм - 680
Ø110мм - 1030 Ø125мм - 980 Ø160мм - 770
Ø200мм - 900
IP 40/55/67 по ГОСТ 14254-96
IP 40/55/67 по ГОСТ 14254-96
IP 40/55/67 по ГОСТ 14254-96
IP 40/55/67 по ГОСТ 14254-96
от –25 до +90°С
от –40 до +90°С
от –25 до +90°С
от –25 до +90°С
t° эксплуатации
от –55 до +90°С
от –40 до +90°С
от –55 до +90°С
от –55 до +90°С
Соответствие требованиям пожарной безопасности
Минимальный радиус изгиба
8 диаметров
—
8 диаметров
—
Электрическая прочность
Стойкость к распространению горения в соответствии с требованиями пожарной безопасности по ГОСТ 53313-2009 п.5.1-5.2
—
Стойкость к УФ-лучам
в соответствии с ГОСТ Р 20.57.406 метод 211-1
—
Климатическое исполнение
У1 по ГОСТ 15150-69
УХЛ5 для прокладки в невоздушной среде (грунт, бетон) по ГОСТ 15150-69
Цвет
внешняя стенка – черная, внутренняя стенка – голубая
внешняя стенка – красная, черная (код с буквой – "А") внутренняя стенка – желтая
ТУ 2248-015-47022248-2006
ТУ 2248-019-47022248-2008
ТУ 2248-047-47022248-2015
Электрическое сопротивление изоляции
Технические условия
38 кВ/мм
по ГОСТ 6433.3
не менее 100 Мом
по ГОСТ Р МЭК 61386.1.
ТУ 2248-047-47022248-2015
Гибкие для скрытой прокладки
Стандартная серия
Ø 40 - 200 мм - 500 Н
IP 40/55/67 по ГОСТ 14254-96
от –25 до +90°С
от –55 до +90°С
Все двустенные трубы из линейки поставляются в комплекте с соединительными муфтами.
Гибкие трубы ДКС упакованы в стойкую к УФ-лучам пленку, поэтому их можно хранить прямо на улице.
При заказе более 10 000 метров мы можем:
Кастомизация
упаковать трубу в бухты большей емкости
изготовить трубы со стенками нужного вам цвета
изготовить трубы с альтернативной кольцевой жесткостью
Стойкость к воздействию агрессивных сред
Высокая механическая прочность
Гладкая внешняя стенка трубы позволяет использовать ее при прокладке методом ГНБ (Горизонтально Направленного Бурения)
Гладкая внутренняя стенка облегчает затягивание кабеля при прокладке
Назначение
Для механической защиты слаботочного и силового кабеля до 500 кВ от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках.
Трубы гладкостенные полимерные
Характеристики
Способы соединения
Способы прокладки в грунте
Нормативная документация
Сварка встык специальным инструментом
Траншейный
ГОСТ Р МЭК 61386.24-2014
Сварка при помощи муфт с закладными нагревателями
Горизонтально-направленного бурения (ГНБ) или прокол
ГОСТ Р МЭК 61386.1-2014
Труба гладкостенная полимерная двухслойная
Труба гладкостенная полимерная трёхслойная
ХарактеристикиДвухслойныеТрехслойныеТрубы для ВОЛС
Наружный диаметр труб50-225мм50-225мм20-63мм
Толщина стенкиот 2,4мм до 25,4мм в зависимости от диаметра трубы и показателя кольцевой жесткости (SN)от 2,4мм до 25,4мм в зависимости от диаметра трубы и показателя кольцевой жесткости (SN)-
Кольцевая жесткость кН/м2 (SN)8-64 SN8-64 SN8-64 SN
Герметичность соединений IPIP 68 по ГОСТ 14254-96IP 68 по ГОСТ 14254-96IP 68 по ГОСТ 14254-96
Температура эксплуатацииот –60 до + 110 °Сот –60 до + 110 °С. Кратковременно +250 °С при КЗ-
ЦветВнутренний слой из первичного полимера белого цвета,наружный слой светостабилизированный красныйВнутренний слой из полимерной композиции синего цвета стойкий к воздействию короткого замыкания в кабеле. Основной слой белого цвета, из первичного полимера повышенной свариваемости. Наружный слой из светостабилизированной полимерной композиции красного цвета. С 4 синими полосами Внутренний слой из полимерной композиции синего цвета c продольными рифлями. Наружный слой из светостабилизированной полимерной композиции красного цвета с четырьмя идентификационными синими полосами.
Минимальный радиус изгибане менее 20 диаметорвне менее 20 диаметорв-
Упаковкадля Ø 50мм - 110мм - в бухтах по 100м или в отрезках по 12м. для Ø 125мм - 280мм - в отрезках по 12м. для Ø 50мм - 110мм - в бухтах по 100м или в отрезках по 12м. для Ø 125мм - 280мм - в отрезках по 12м. от 700м до 1000м в бухте
Срок службыне менее 50 летне менее 50 летне менее 50 лет

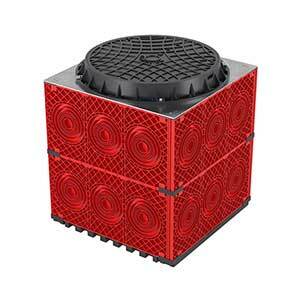

Колодцы для подземной прокладки трубы
Для подземной прокладки, строительства кабельной канализации, реконструкции кабельных сетей в ограниченных пространствах города (тротуары, лесопарковые зоны), а также масштабирования существующих сетей.
Диаметр выбивных отверстий для ввода двустенных гофрированных труб от 50мм до 200мм.
Песчаная подушка толщиной не менее 300мм для установки колодца
Подключение паркового освещения.
После окончания монтажа, крышка колодца находится на уровне поверхности грунта.
Прокладка кабельных линий
Сборка колодца производится непосредственно перед установкой и не требует использования специальной техники и оборудования.

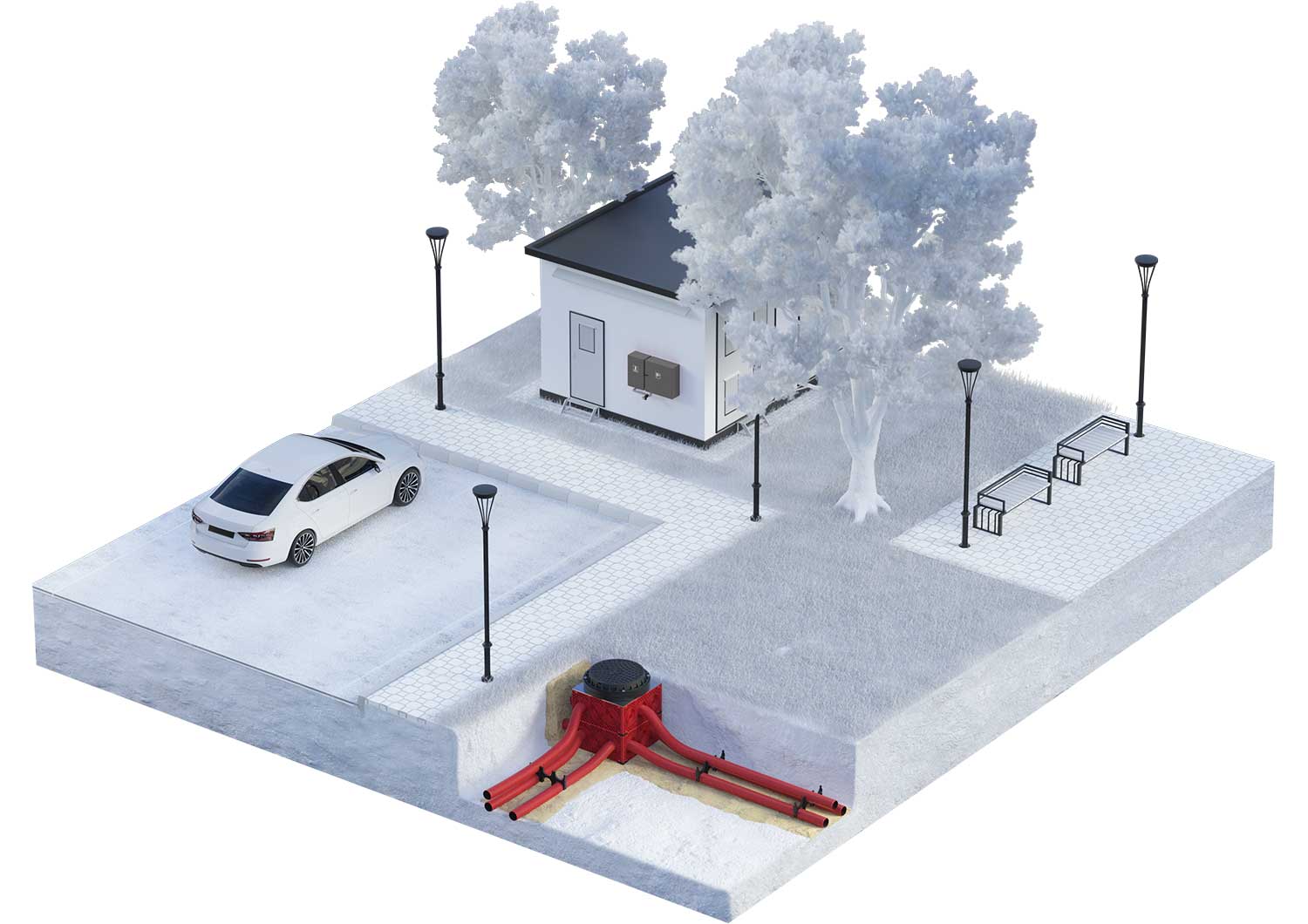

Решения для зеленых зон
Колодцы с пластиковым люком А15. Нагрузка на люк — до 1,5 тонн.
750х375х750
750х750х750
750х1500х1125
1500х750х1500
Модификация колодцев с категорией горения ПВ-0
750х375х750
750х750х750
750х1500х1125
1500х750х1500

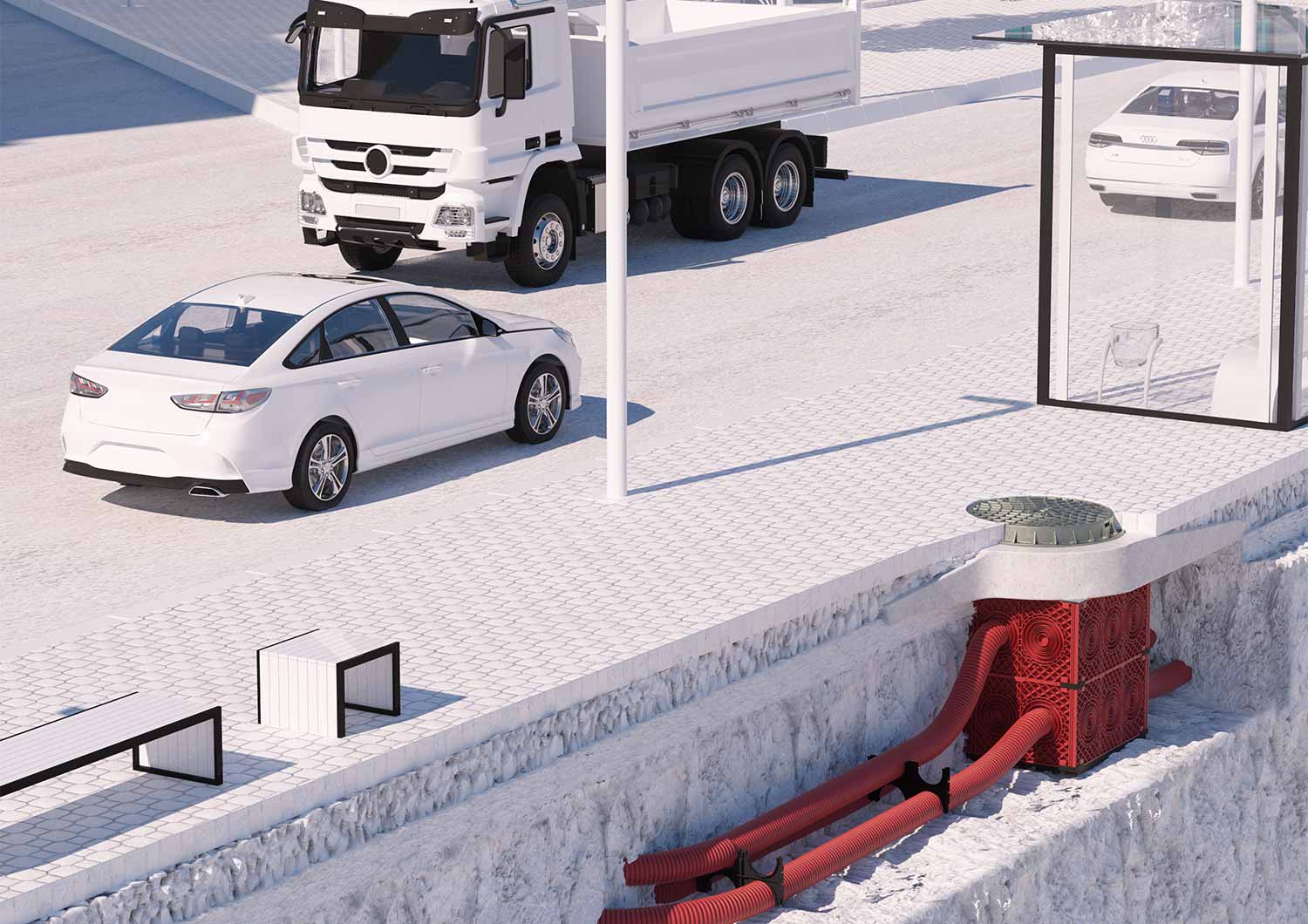

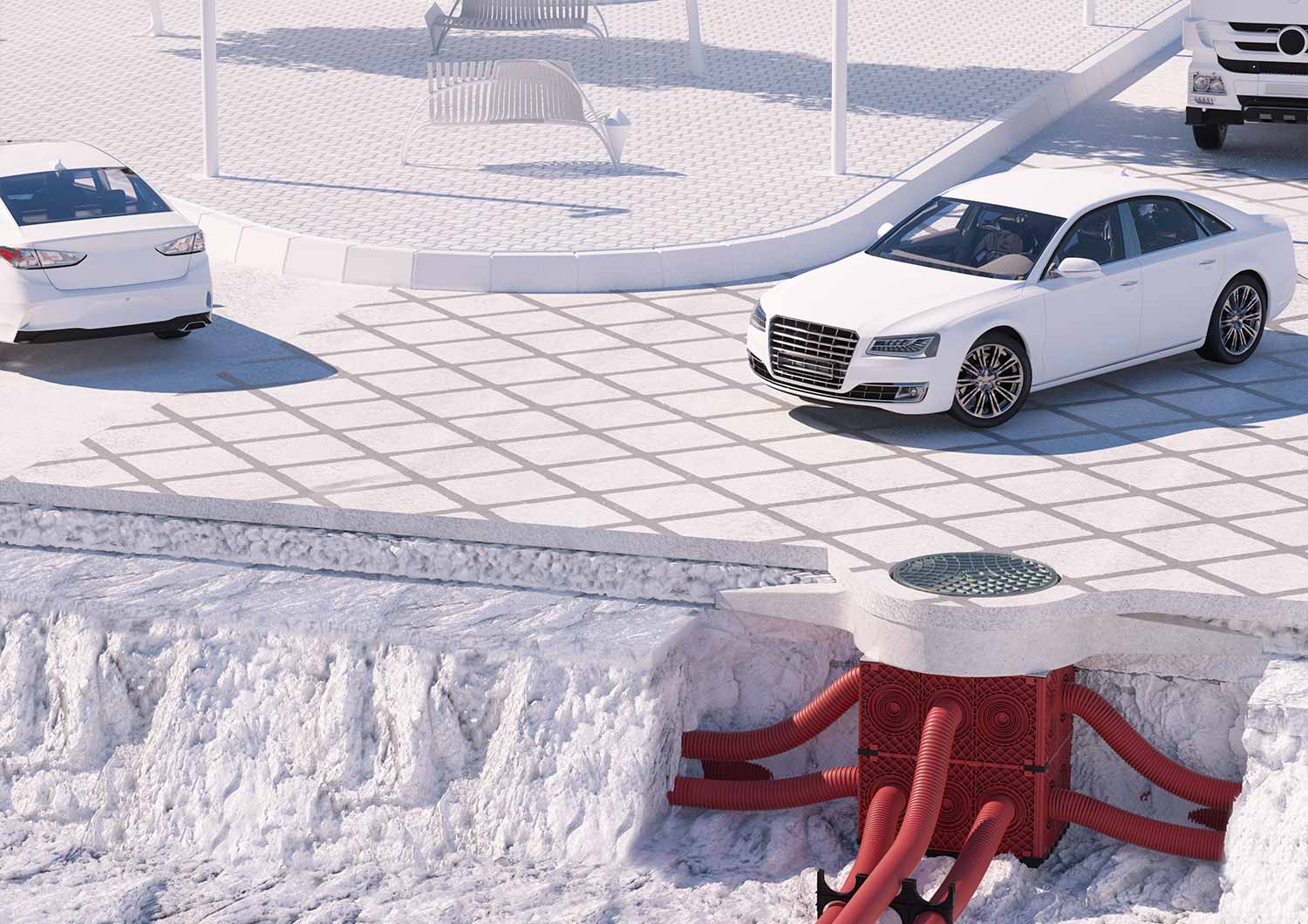

Решения для тротуаров, стоянок, дорог
С разгрузочной бетонной плитой и чугунным люком В125 — для установки под тротуарами и автостоянками. Нагрузка на люк до 12,5 тонн.
С разгрузочной бетонной плитой чугунным люком С250 — для установки под городскими автодорогами. Нагрузка на люк до 25 тонн.
750х750х750
750х1500х1125
1500х750х1500
Преимущества перед аналогами
Масса, кг
Занимаемый объем хранения, м3
Необходимость в подъемных механизмах при монтаже
Железобетонные
Параметры
Сварные пластиковые
Модульные пластиковые ДКС
1355
210
от 36 до 86
2,1
0,8
0,24
да
да
нет
Скорость монтажа
Сопутствующие строительные материалы, применяемые при монтаже
Более 1 часа
Более 1 часа
Не более 10 минут
Бетон, материалы для гидроизоляции, железобетонная плита
Анкерные метизы, железобетонная плита
Нет
Специальное оборудование, применяемое при монтаже
Монтаж на проезжей части
Необходимость в техническом
обслуживании
Железобетонные
Параметры
Сварные пластиковые
Модульные пластиковые ДКС
Строительное оборудование
Сварочное оборудование
Нет
Возможен (с применением разгрузочной плиты)
Возможен (с применением разгрузочной плиты)
Возможен (с применением разгрузочной плиты)
Да
Да
Нет
Герметичность
Горение
Нет
Нет
Система дренажа
Не поддерживает
Поддерживает
Два варианта исполнения
Температура эксплуатации, С
от - 60°C до +70°C
от - 55°C до +90°C
от - 55°C до +90°C
Изменение геометрических размеров (масштабируемая конструкция)
Допустимое количество
термоциклов (заморозка-разморозка)
Нет
Нет
Да
Не более 100
Не ограничено
Не ограничено
Экологическая безопасность
Нет
Да
Да
Срок службы
30 лет
Не менее 50 лет
Не менее 50 лет
Для зелёных зон: колодец, горячеоцинкованная рама, пластиковый люк.

Для тротуаров, стоянок, дорог: колодец и горяче-оцинкованная рама. Разгрузочная плита и чугунный люк — отдельно.

При необходимости может быть укомплектован кабельными стойками и консолями.

Поставляется в разобранном виде: борта разобраны, крышка, горячеоцинкованная рама и дно цельные.
Комплектация
Аксессуары для монтажа труб
Муфта переходная с двустенной на гладкостенную трубу
Муфта соединительная
Муфта разъёмная соединительная с фиксатором
Заглушка
Кольцо уплотнительное
Кластер (держатель расстояний) одиночный
Кластер двойной
Кластер тройной
Кластер тройной с жесткой фиксацией
Переходник
Крестообразное соединение 90°
Соединение для четырех труб 45°
Тройник 45°
Тройник 90°
Аксессуары для монтажа кабельных колодцев
Люк ВЧШГ тип B125 по ГОСТ 3634-2019, с запорным устройством
Люк ВЧШГ тип A15 по ГОСТ 3634-2019, с запорным устройством
Монтажный комплект для крепления чугунного люка
Кольцо регулировочное
Смотровое устройство 335х240х255
Смотровое устройство 335х240х255 без дна
Смотровое устройство с крышкой 225х175х145
Люк чугунный тяжелый тип С250
Монтажный набор крепления колец и люков
Муфта электросварная для соединения гладких полимерных труб
Поможем
с проектированием трассы
Поможем с подбором фитингов и аксессуаров для вашей трассы
Предоставим всю информацию о продукте по вашему запросу
Поможем с расчетом прочностных нагрузок, подберем трубу под ваши задачи
+7
Нажимая кнопку, вы соглашаетесь с Политикой обработки персональных данных
Техническое свидетельство на трубы дренажные гибкие гофрированные двустенные и муфты соединительные
СМОТРЕТЬ ВСЕ СЕРТИФИКАТЫ
СМОТРЕТЬ ВСЮ ДОКУМЕНТАЦИЮ
Предоставим полезную документацию
Сертификат ГОСТ Р МЭК на гладкостенные полимерные трубы
Санитарно–эпидемиологическое заключение на трубы двустенные гибкие и жесткие гофрированные для электропроводки
Типовые альбомы A10, A11 2011 – «Прокладка кабелей напряжением до 35кВ в траншеях и блочной канализации с применением двустенных гофрированных труб
Каталог
«Кабеленесущие системы»
Заключение об использовании двустенных полиэтиленовых труб
Двустенные трубы, иновационно-справочные материалы
Сертификат соответствия ГОСТ Р МЭК 61386.24-2014 на трубы гибкие гофрированные двустенные для электропроводки
Отказное письмо на проведение обязательной сертификации труб для электромонтажных работ
Отказное письмо на трубы для электромонтажных работ
Отказное письмо на проведение обязательной сертификации модульных колодцев ТР ТС 004, 010, 020
Отказное письмо на проведение обязательной пожарной сертификации аксессуаров для труб
Cертификат соответствия ГОСТ Р МЭК 61386.24-2014 на трубы жесткие гофрированные двустенные для электропроводки
Сертификат соответствия ГОСТ Р МЭК 61386.1-2014 на трубы двустенные не распространяющие горение для электропроводки
ССПБ Добровольный сертификат на трубы ГИБКИЕ двустенные негорючие
Компания ДКС, основанная в августе 1998 года, на сегодняшний день входит в число крупнейших производителей кабеленесущих систем и низковольтного оборудования в России и Европе.

Развивая свое производство, дистрибьюторскую сеть и новые направления, ДКС выполняет миссию по обеспечению мирового рынка электротехнических изделий высококачественной продукцией.

Импортное оборудование, квалифицированные специалисты, превосходное сырье позволили ДКС с первых дней представлять на рынке первоклассную продукцию, которая отвечает самым современным требованиям мировых стандартов

Производим кабеленесущие системы с 1998 года
Экскурсия по производству двустенной трубы от ДКС

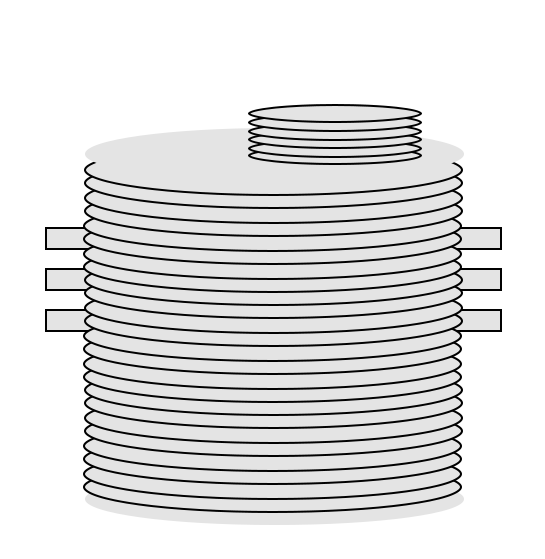

Двустенная труба и аксессуары для создания кабельных систем любой сложности
Оставьте заявку на консультацию, свяжемся в течение дня
Нажимая кнопку, вы соглашаетесь с Политикой обработки персональных данных
+7
Контакты
8 (800) 250 52 63
support@dkc.ru
Политика конфиденциальности
