Профес-сиональная защита кабеля
Система прокладки скрытой и открытой кабельной канализации
Профессиональная защита кабеля
Преимущества
Лидер электротехнического рынка
Собственное производство. Три завода в России: Тверь, Новосибирск, Владивосток
Высокое качество продукции. Каждая партия трубы проверяется в аккредитованной лаборатории на соответствие заявленным характеристикам
Достоинства системы
Надежность
высокая степень защиты от влаги IP44/55/67 по ГОСТ 14254-96
химическая стойкость труб к агрессивным средам.
высокая кольцевая жесткость;
Легкость проектирования
наличие необходимого комплекта нормативно-технической документации, чертежей, BIM
Простота монтажа и эксплуатации
множество аксессуаров
малый вес труб
отсутствие необходимости использования специализированного оборудования
и транспорта во время монтажа
возможность ввода кабелей и их замены в любое время после окончания строительства без проведения земляных работ;
Труба для скрытой и открытой прокладки
Стойкость к распространению горения в соответствии с требованиями пожарной безопасности ТР ЕАЭС 043/2017
Стойкость к ультрафиолету в соответствии с ГОСТ Р 20.57.406, метод 211-1.
ПНД — полиэтилен низкого давления, химически стойкий к агрессивным средам
Гладкая внутренняя стенка облегчает затягивание кабеля
Гофрированная внешняя стенка увеличивает прочность трубы
t° монтажа — от –25 до + 90 °С
t° эксплуатации — от –55 до + 90 °С
Гибкая двустенная труба
Для кабельной канализации на объектах высокой конструктивной сложности и ливневой канализации.
t° монтажа — от –40 до + 90 °С
t° эксплуатации — от –40 до + 90 °С
Жесткая двустенная труба
Для участков с высокой нагрузкой (под авто- и железными дорогами), при блочной укладке труб, при укладке в трубах тяжелого кабеля.
Для прокладки в невоздушной среде (грунт, бетон) по ГОСТ 15150-69
Cоответствует ГОСТ Р МЭК 61386.24-2014.
Для открытой прокладки
Для скрытой прокладки
Для прокладки кабельных линий в открытых кабельных сооружениях и наружных электроустановок: мосты, путепроводы, эстакады, галереи, места выходов из земли и вводы в здание.

Поставляется без протяжки в отрезках по 6 м.
Жесткая двустенная труба
Гибкая двустенная труба
Для прокладки электропроводки и кабельных линий на объектах высокой конструктивной сложности с большим количеством поворотов и отводов на пути следования кабельной трассы.

Имеет стальную протяжку, которая облегчает затягивание кабеля в трубу. Поставляется в бухтах.
Характеристики трубы
Наружный диаметр, мм
Кольцевая жёсткость,
кН/м2
Стойкость к удару
Гибкие для скрытой прокладки
Жёсткие для скрытой прокладки
Гибкая для открытой прокладки
Жёсткие для открытой прокладки
50-200
110-200
50-200
110-200
⌀ 50мм, 63мм - 13
⌀ 75мм - 10
⌀ 90мм, 110мм, 125мм - 8
⌀ 140мм, 160мм, 200мм - 6
10
10
5
5
⌀ 110мм - 12
⌀ 125мм - 10
⌀ 160мм - 6
⌀ 50мм, 63мм - 13
⌀ 75мм - 10
⌀ 90мм, 110мм, 125мм - 8
⌀ 140мм, 160мм, 200мм - 6
⌀ 110мм - 12
⌀ 125мм - 10
⌀ 160мм, 200мм - для труб 8К - 8, для труб 6к - 6
Характеристики трубы
Наружный диаметр, мм
Кольцевая жёсткость,
кН/м2
Стойкость к удару
Гибкие для скрытой прокладки
Жёсткие для скрытой прокладки
Гибкая для открытой прокладки
Жёсткие для открытой прокладки
50-200
110-200
50-200
110-200
⌀ 50мм, 63мм - 13
⌀ 75мм - 10
⌀ 90мм, 110мм, 125мм - 8
⌀ 140мм, 160мм, 200мм - 6
10
10
5
5
⌀ 110мм - 12
⌀ 125мм - 10
⌀ 160мм - 6
⌀ 50мм, 63мм - 13
⌀ 75мм - 10
⌀ 90мм, 110мм, 125мм - 8
⌀ 140мм, 160мм, 200мм - 6
⌀ 110мм - 12
⌀ 125мм - 10
⌀ 160мм, 200мм - для труб 8К - 8, для труб 6к - 6
Показать еще характеристики
Усилие сжатия, Н
Степень защиты IP
t° монтажа
Жёсткие для открытой прокладки
Ø 50 мм - 420
Ø 63 мм - 530
Ø 75 мм - 490
Ø 90 мм - 540
Ø 110 мм - 680
Ø 125 мм - 720
Ø 140 мм - 540
Ø 160 мм - 680
Ø 200 мм - 680
Ø90мм - 700
Ø110мм - 1030
Ø125мм - 980
Ø160мм, для труб 8К - 1020,
для труб 6К - 770
Ø200мм, для труб 8К - 1010,
для труб 6К - 900
Ø 50 мм - 420
Ø 63 мм - 530
Ø 75 мм - 490
Ø 90 мм - 540
Ø 110 мм - 680
Ø 125 мм - 720
Ø 140 мм - 540
Ø 160 мм - 680
Ø 200 мм - 680
Ø110мм - 1030 Ø125мм - 980 Ø160мм - 770
Ø200мм - 900
IP 44/55/67 по ГОСТ 14254-96
от –25 до +90°С
от –40 до +90°С
от –25 до +90°С
от –25 до +90°С
IP 44/55/67 по ГОСТ 14254-96
IP 44/55/67 по ГОСТ 14254-96
IP 44/55/67 по ГОСТ 14254-96
Гибкие для открытой прокладки
Жёсткие для скрытой прокладки
Гибкие для скрытой прокладки
t° эксплуатации
от –55 до +90°С
от –40 до +90°С
от –55 до +90°С
от –55 до +90°С
Соответствие требованиям пожарной безопасности
Минимальный радиус изгиба
ТР ЕАЭС 043 (ГОСТ Р 53313, подразделы 5.1–5.4).
8 диаметров
8 диаметров
Электрическая прочность
38 кВ/мм
по ГОСТ 6433.3
Стойкость к УФ-лучам
в соответствии с ГОСТ Р 20.57.406 метод 211-1
Климатическое исполнение
У1 по ГОСТ 15150-69
УХЛ5 для прокладки в невоздушной среде (грунт, бетон) по ГОСТ 15150-69
Цвет
внешняя стенка – черная, внутренняя стенка – голубая
внешняя стенка – красная, черная (код с буквой – "А") внутренняя стенка – желтая
ТУ 2248-015-47022248-2006
ТУ 2248-019-47022248-2008
ТУ 2248-047-47022248-2015
Электрическое сопротивление изоляции
Технические условия
не менее 100 Мом
по ГОСТ Р МЭК 61386.1.
ТУ 2248-047-47022248-2015
упаковать трубу в бухты большей емкости
изготовить трубы со стенками нужного вам цвета
изготовить трубы с альтернативной кольцевой жесткостью
Кастомизация
Все двустенные трубы из линейки поставляются в комплекте с соединительными муфтами.
Гибкие трубы ДКС упакованы в стойкую к УФ-лучам пленку, поэтому их можно хранить прямо на улице.
При заказе более 10 000 метров мы можем:

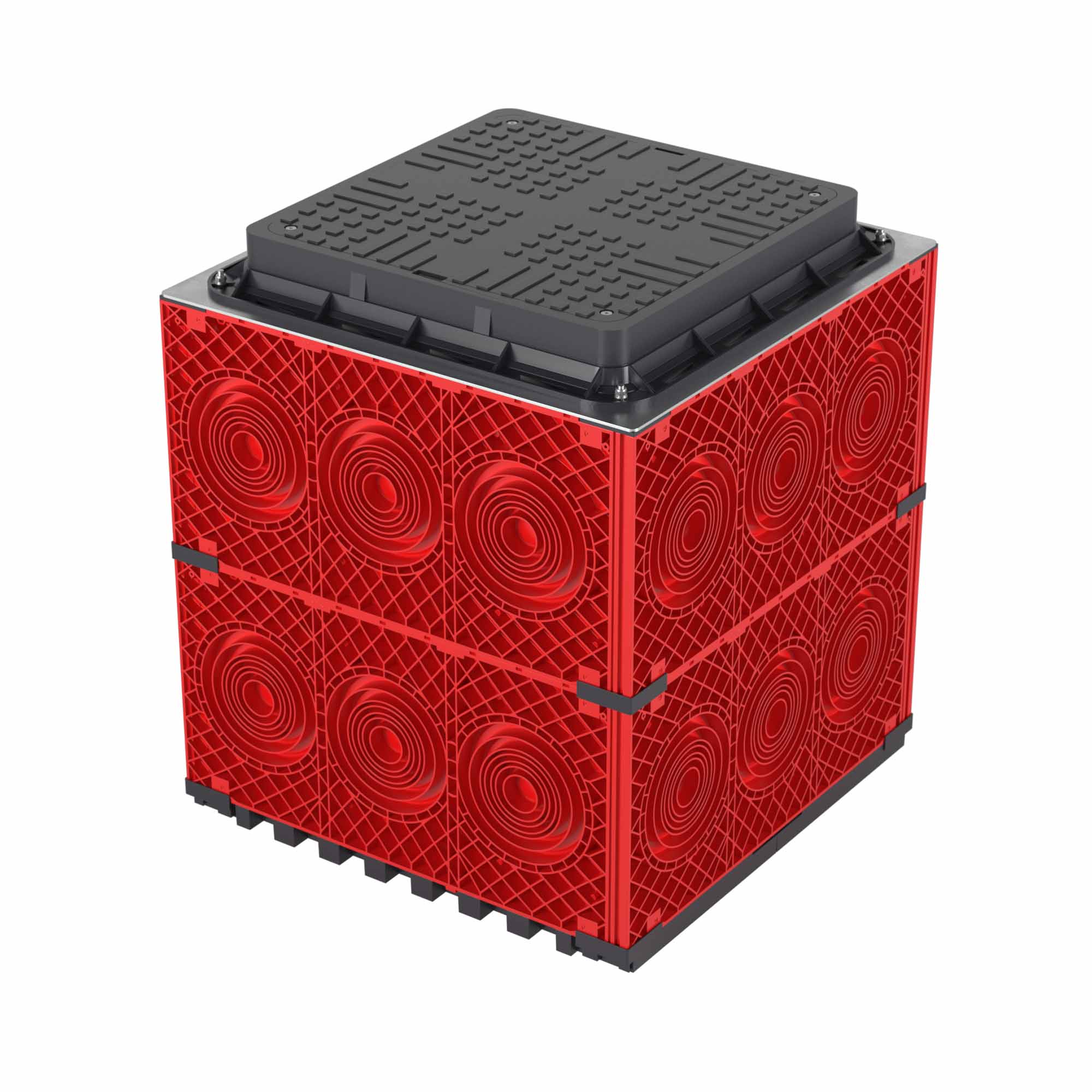

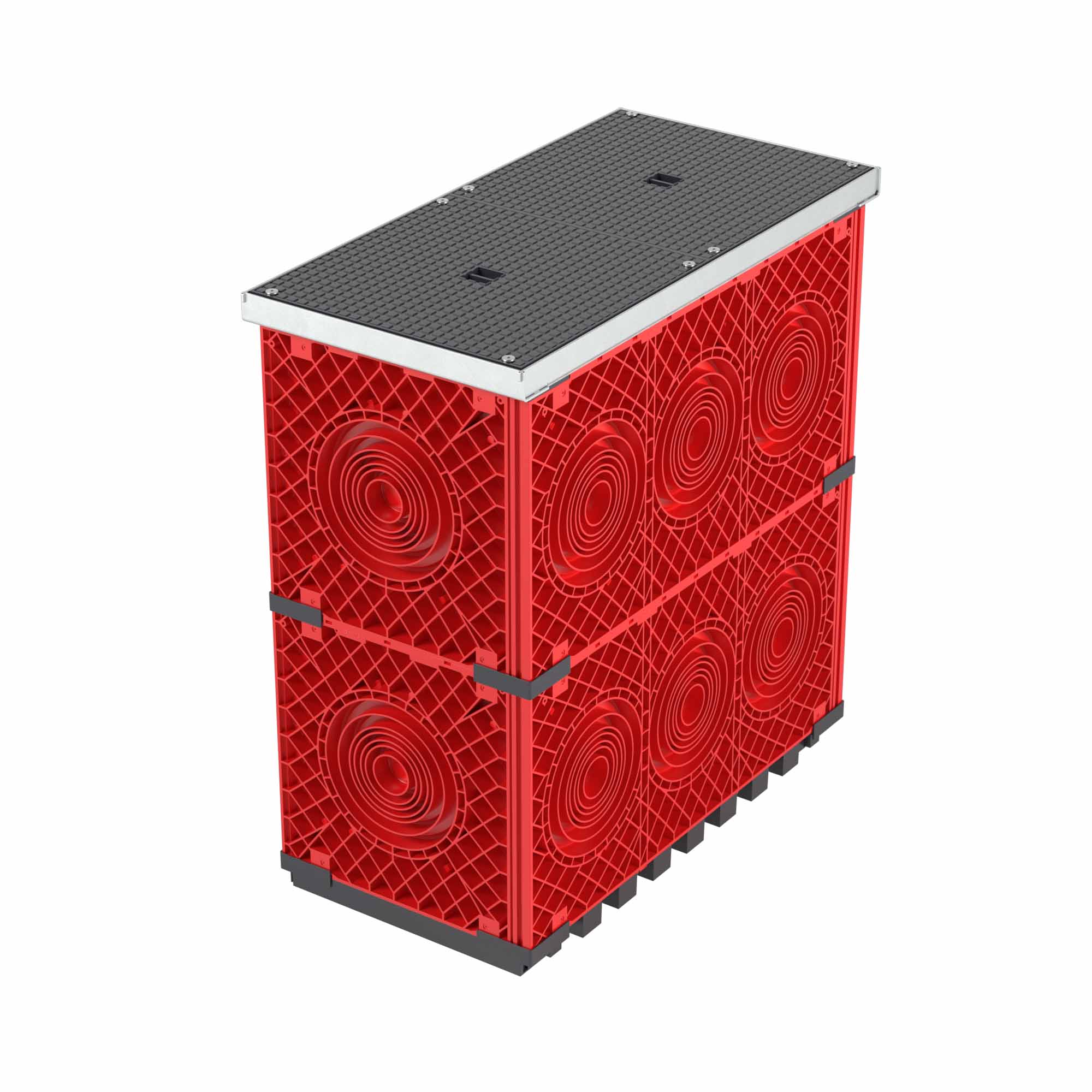

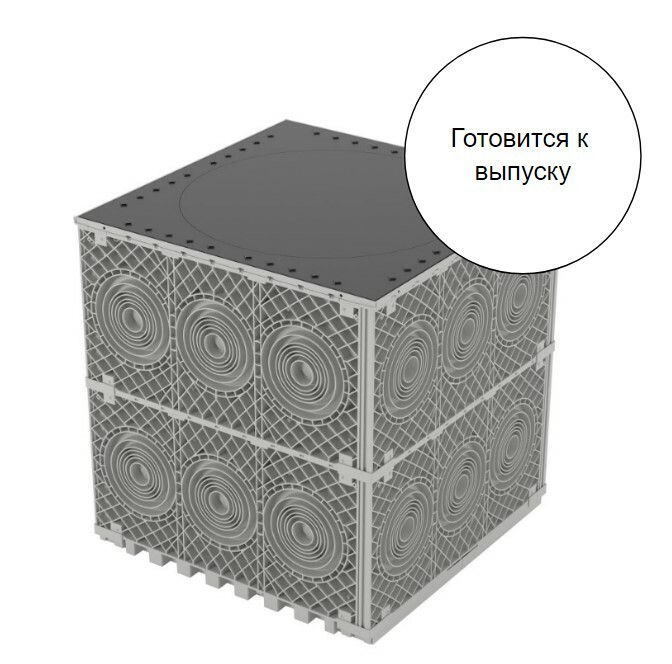

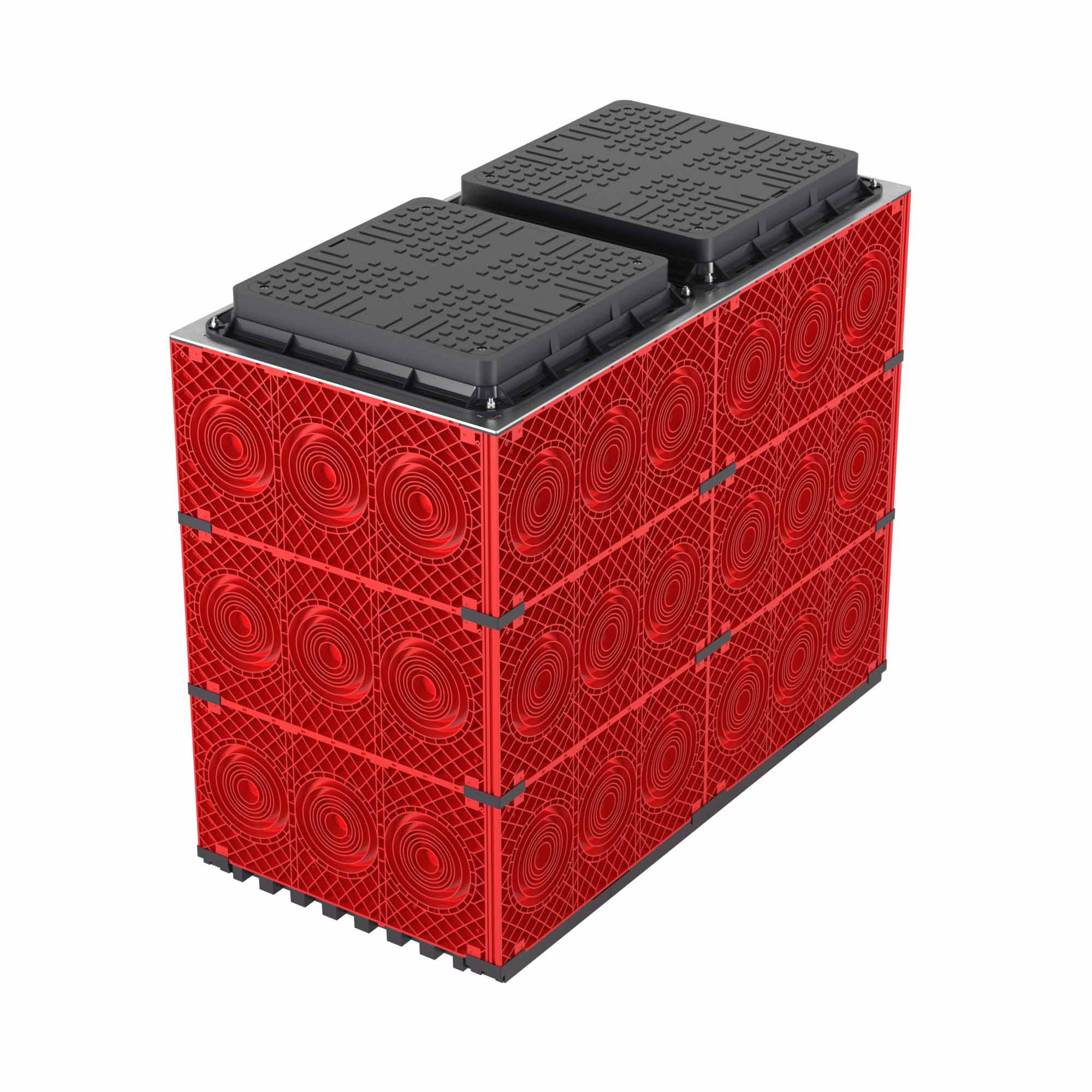

Колодцы для подземной прокладки трубы
Для подземной прокладки, строительства кабельной канализации, реконструкции кабельных сетей в ограниченных пространствах города (тротуары, лесопарковые зоны), а также масштабирования существующих сетей.
Сборка колодца производится непосредственно перед установкой и не требует использования специальной техники и оборудования.
Прокладка кабельных линий
После окончания монтажа, крышка колодца находится на уровне поверхности грунта.
Песчаная подушка толщиной не менее 300мм для установки колодца
Диаметр выбивных отверстий для ввода двустенных гофрированных труб от 50мм до 200мм.
Подключение паркового освещения.
Размеры
Тип люка
Тип люка для автодороги (для повышенных нагрузок)
Тип люка для парков и скверов (для невысоких нагрузок)
750х375х750
750х1500х1125
750х750х750
Есть типовое решение для установки колодцев под автодорогами с использованием разгрузочных плит и люков
Преимущества перед аналогами
Масса, кг
Занимаемый объем хранения, м3
Необходимость в подъемных механизмах при монтаже
Железобетонные
Сварные пластиковые
Модульные пластиковые ДКС
1355
210
от 36 до 86
2,1
да
да
нет
0,24
0,8
Параметры
Скорость монтажа
Сопутствующие строительные материалы, применяемые при монтаже
Более 1 часа
Более 1 часа
Не более 10 минут
Бетон, материалы для гидроизоляции, железобетонная плита
Анкерные метизы, железобетонная плита
Нет
Преимущества перед аналогами
Масса, кг
Занимаемый объем хранения, м3
Необходимость в подъемных механизмах при монтаже
Железобетонные
Сварные пластиковые
Модульные пластиковые ДКС
1355
210
от 36 до 86
2,1
да
да
нет
0,24
0,8
Параметры
Скорость монтажа
Сопутствующие строительные материалы, применяемые при монтаже
Более 1 часа
Более 1 часа
Не более 10 минут
Бетон, материалы для гидроизоляции, железобетонная плита
Анкерные метизы, железобетонная плита
Нет
Масса, кг
Занимаемый объем хранения, м3
Необходимость в подъемных механизмах при монтаже
Железобетонные
Сварные пластиковые
Модульные пластиковые ДКС
1355
210
от 36 до 86
2,1
да
да
нет
0,24
0,8
Параметры
Сопутствующие строительные материалы, применяемые при монтаже
Более 1 часа
Более 1 часа
Не более 10 минут
Бетон, материалы для гидроизоляции, железобетонная плита
Анкерные метизы, железобетонная плита
Нет
Скорость монтажа
Показать еще характеристики
Специальное оборудование, применяемое при монтаже
Монтаж на проезжей части
Необходимость в техническом
обслуживании
Железобетонные
Сварные пластиковые
Модульные пластиковые ДКС
Строительное оборудование
Сварочное оборудование
Нет
Возможен (с применением разгрузочной плиты)
Да
Да
Нет
Возможен (с применением разгрузочной плиты)
Возможен (с применением разгрузочной плиты)
Параметры
Герметичность
Горение
Нет
Нет
Система дренажа
Не поддерживает
Поддерживает
Два варианта исполнения
Температура эксплуатации, С
от - 60°C до +70°C
от - 55°C до +90°C
от - 55°C до +90°C
Изменение геометрических размеров (масштабируемая конструкция)
Допустимое количество
термоциклов (заморозка-разморозка)
Нет
Нет
Да
Не более 100
Не ограничено
Не ограничено
Экологическая безопасность
Нет
Да
Да
Срок службы
30 лет
Не менее 50 лет
Не менее 50 лет
Комплектация
Стандартная — колодец, рама, люк. При необходимости может быть укомплектован кабельными стойками и консолями.

Поставляется в разобранном виде: борта разобраны, крышка и дно цельные.

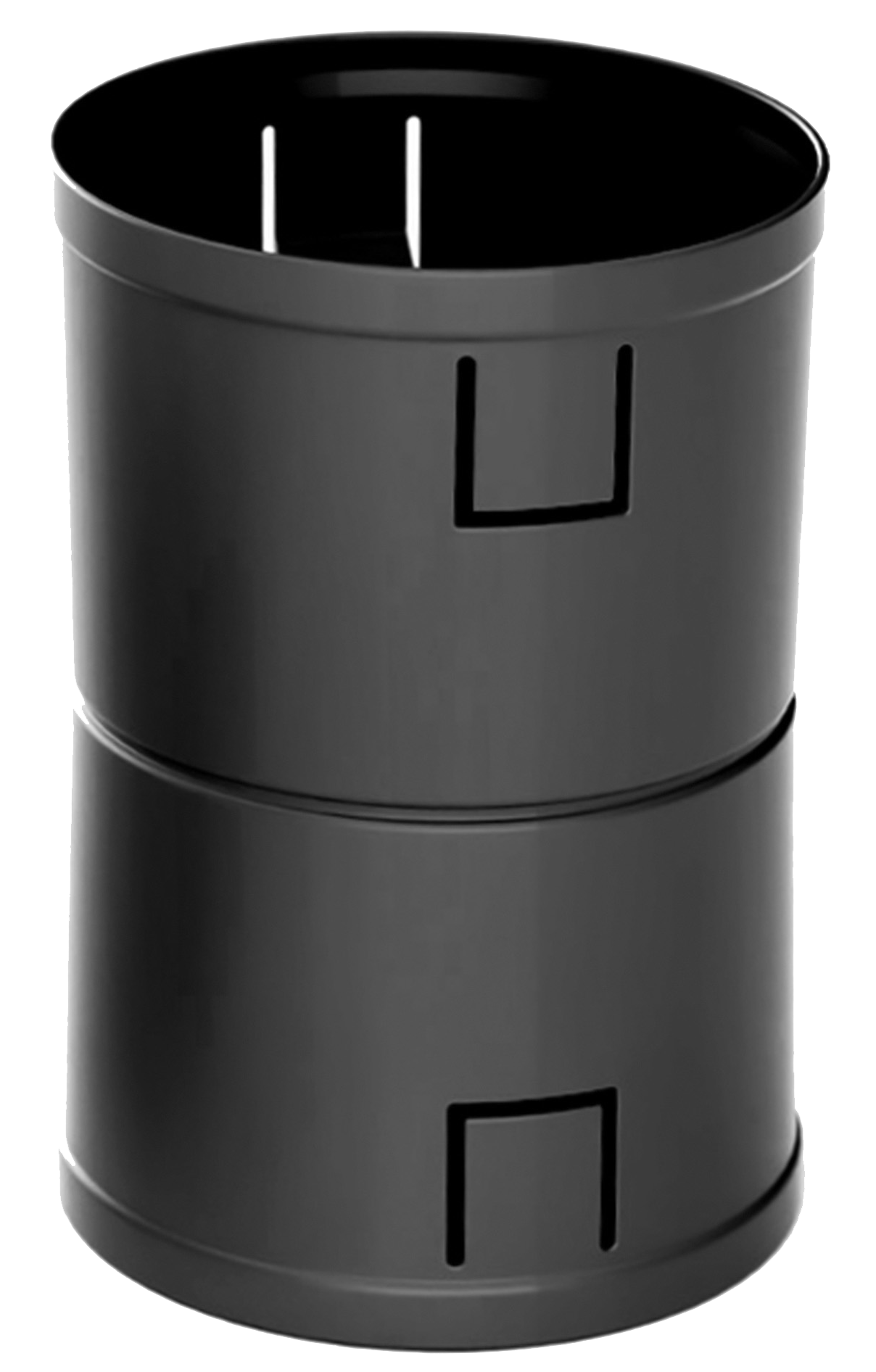

Муфта соединительная

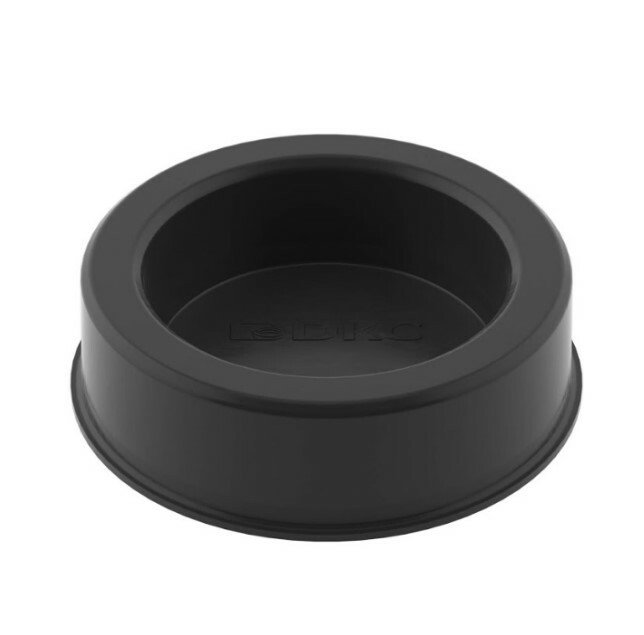

Заглушка

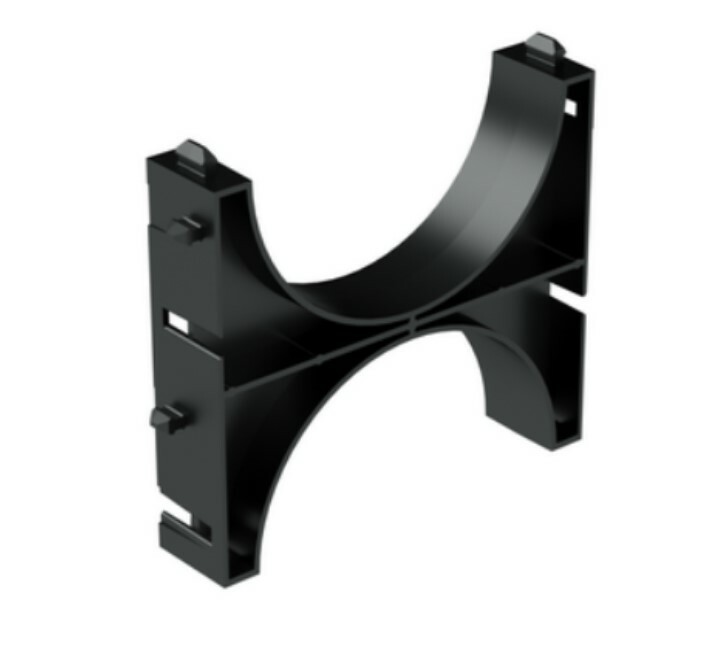

Кластер (держатель расстояний) Одиночный

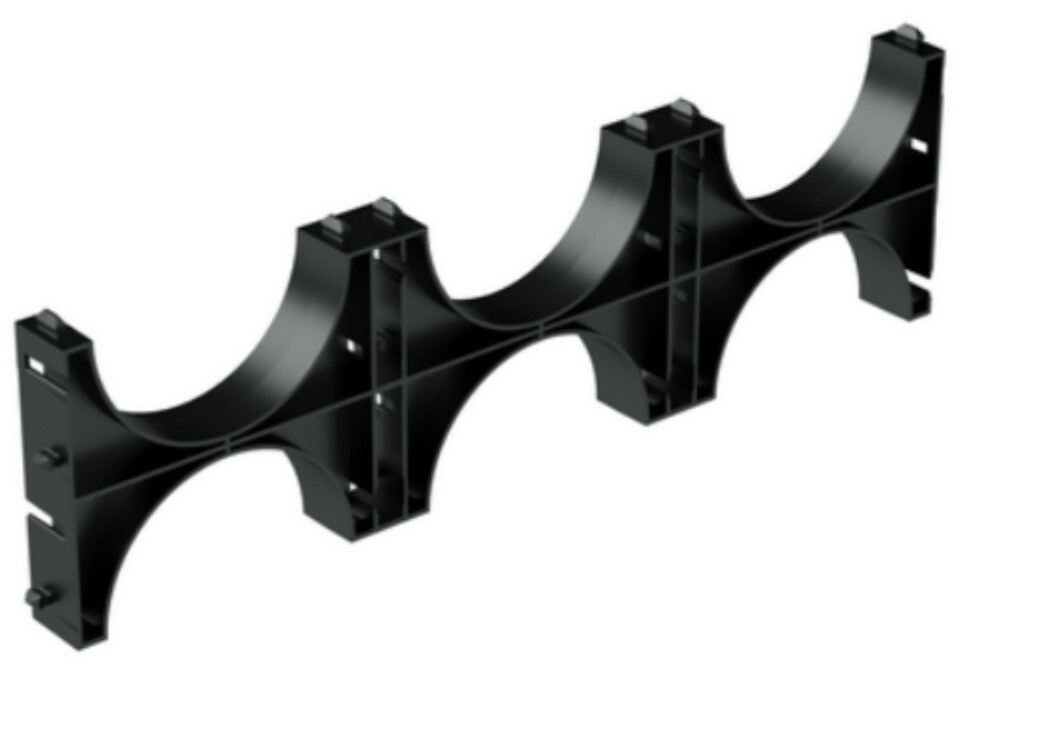

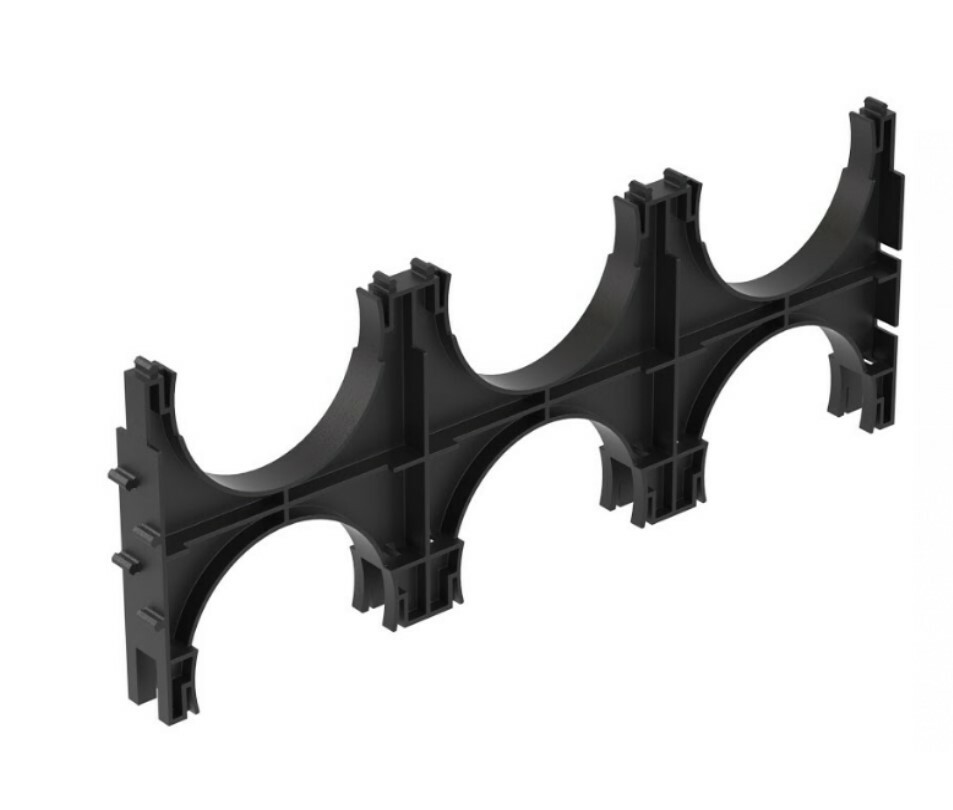

Кластер тройной

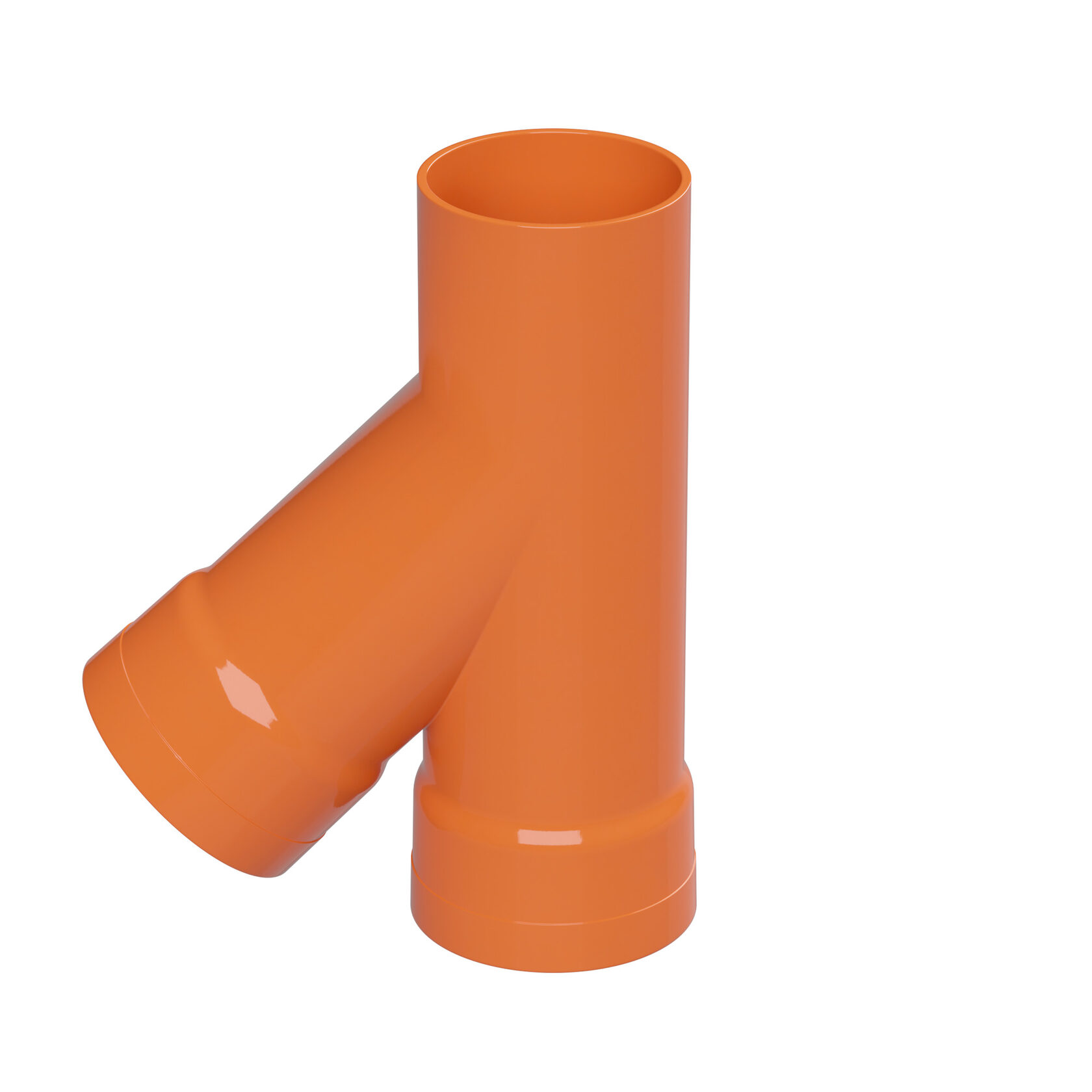

Тройник 45°

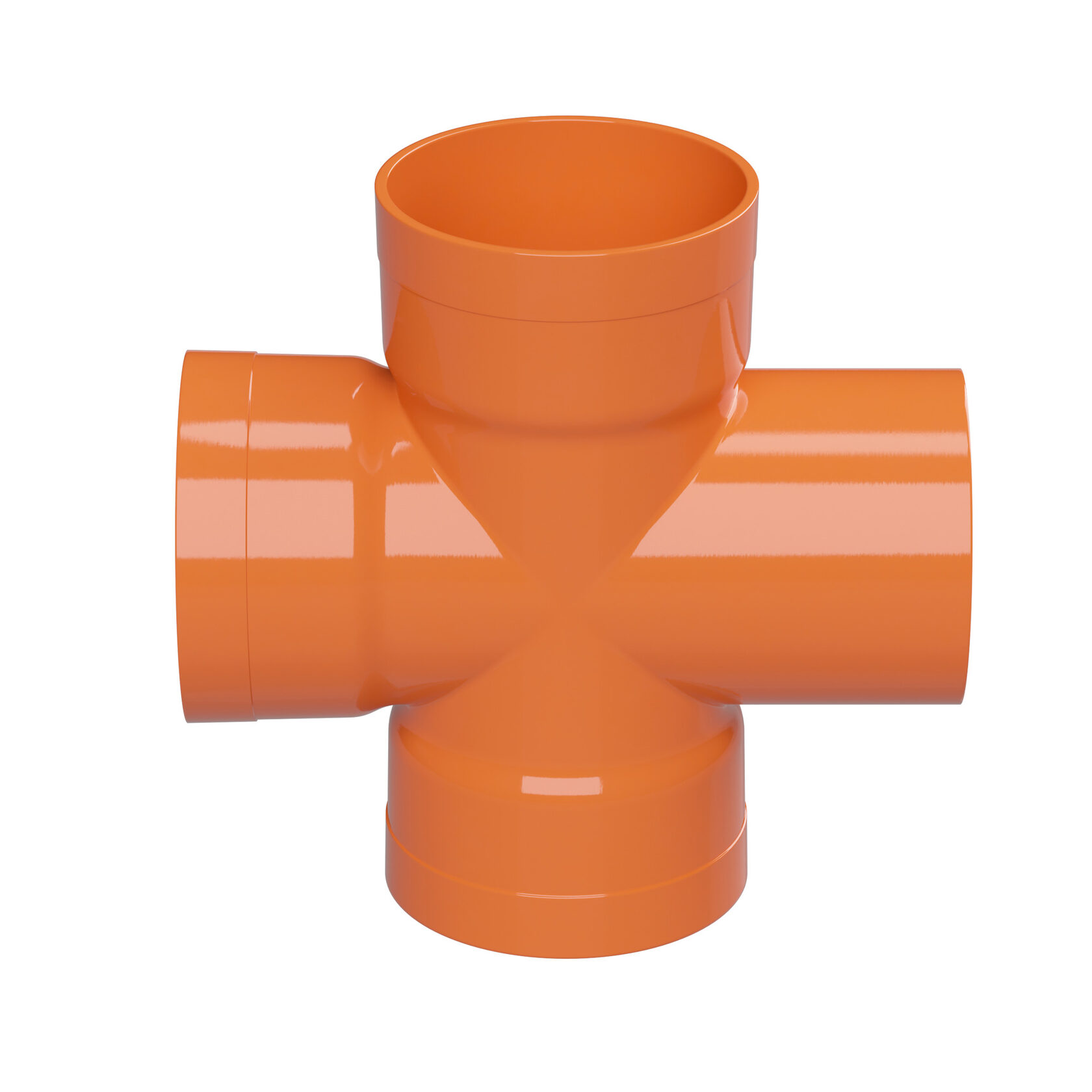

Крестообразное соединение, 90°

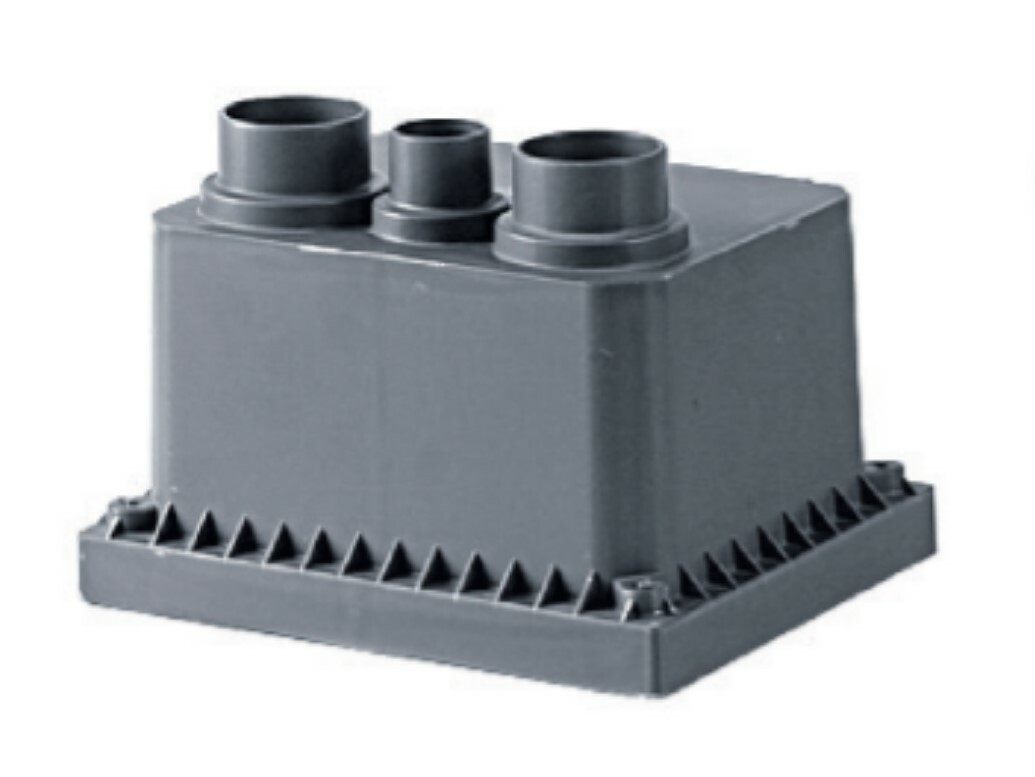

Смотровое устройство без дна
335х240х255

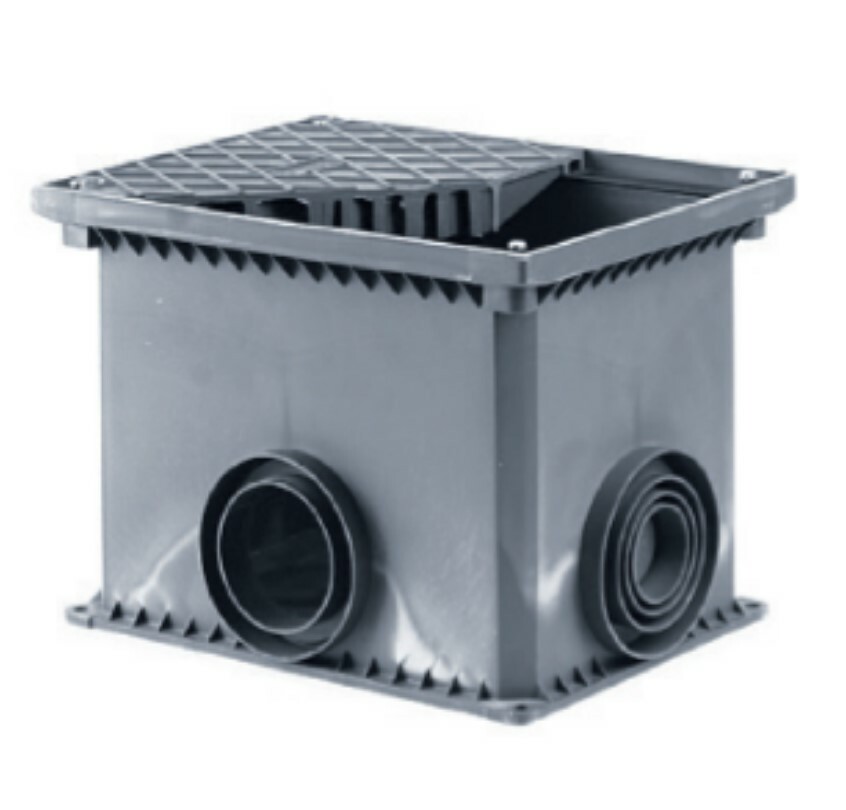

Смотровое устройство
335х240х255

Фитинги и аксессуары для создания кабельной системы

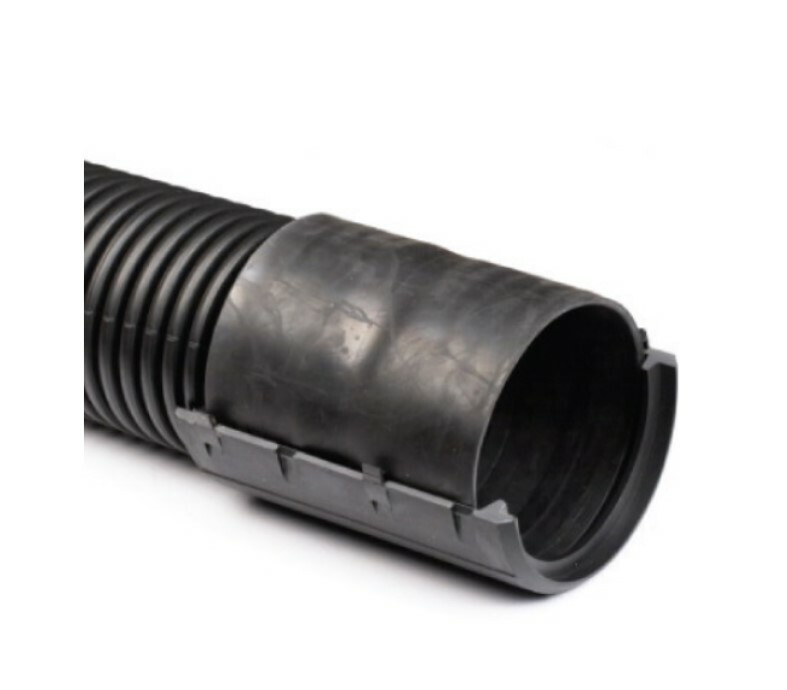

Муфта разъемная соединительная с фиксатором

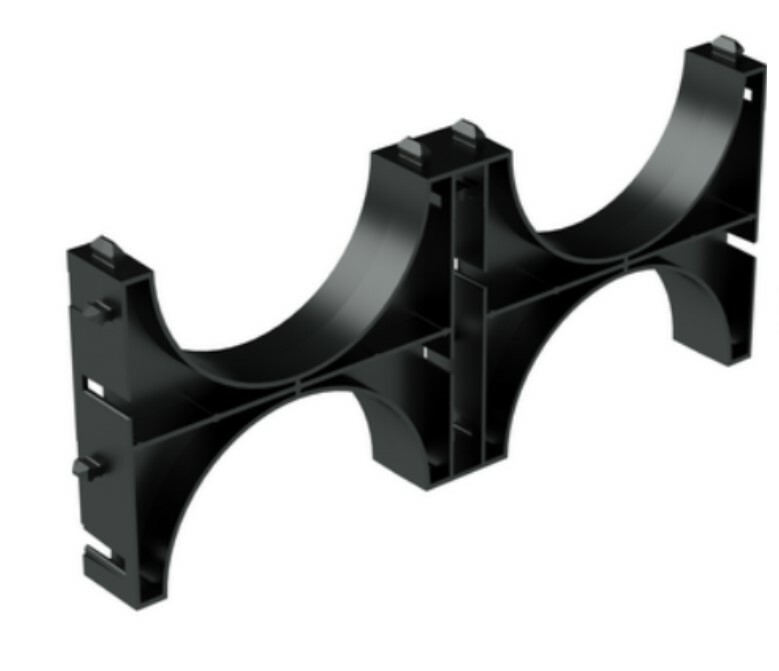

Кластер двойной
Кластер тройной
Жесткая фиксация

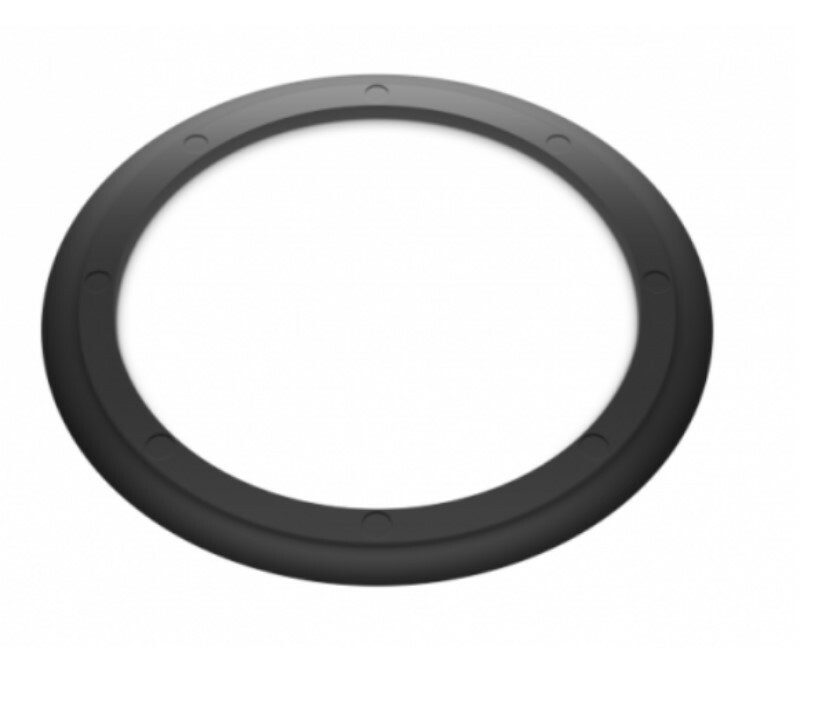

Уплотнительное кольцо

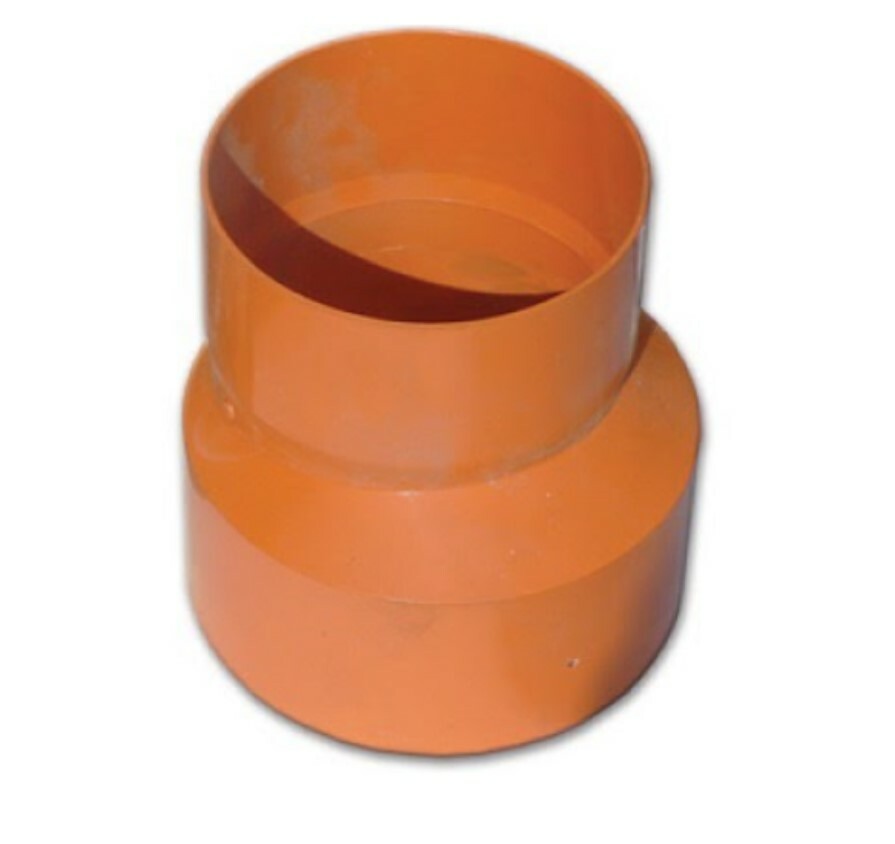

Переходник

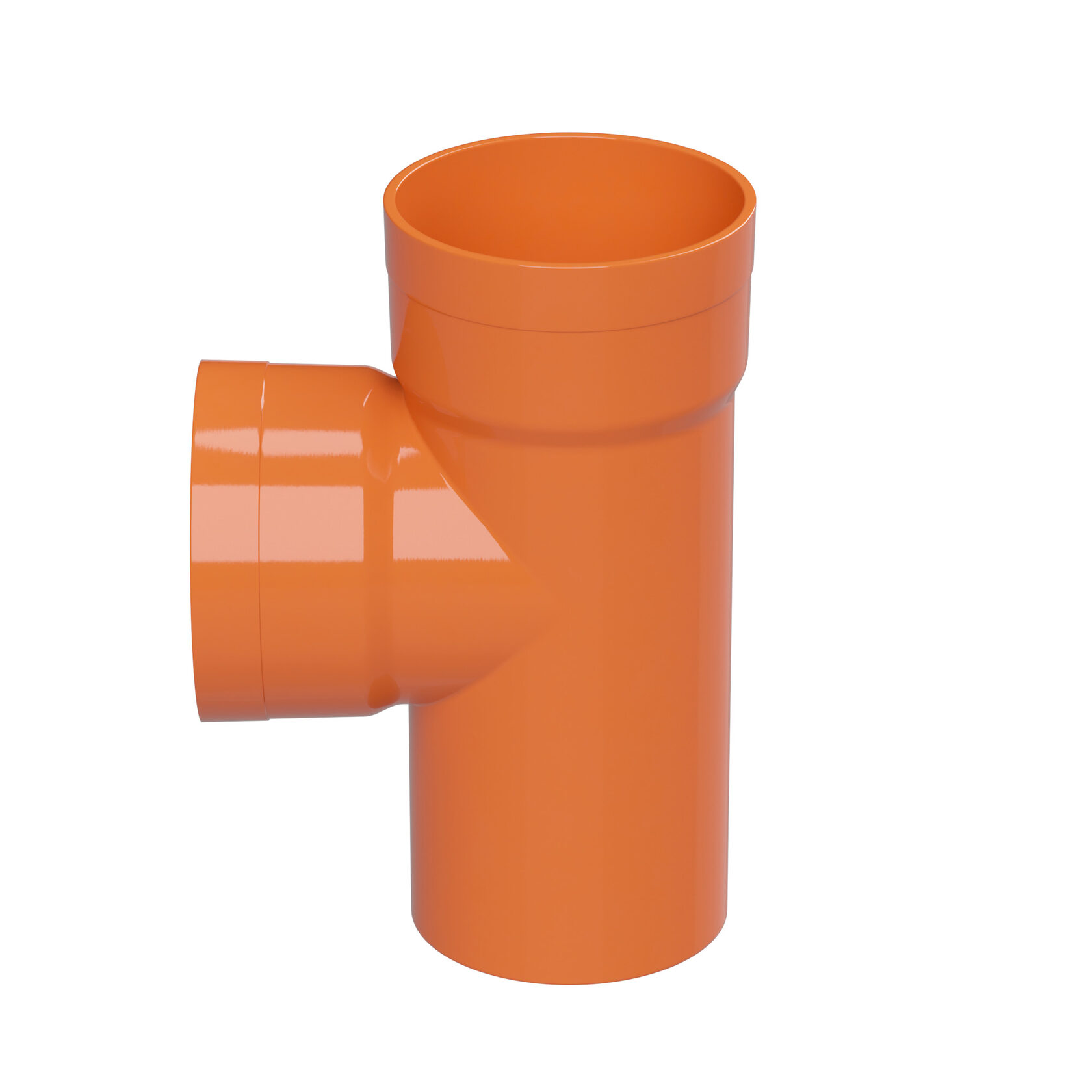

Тройник 90°

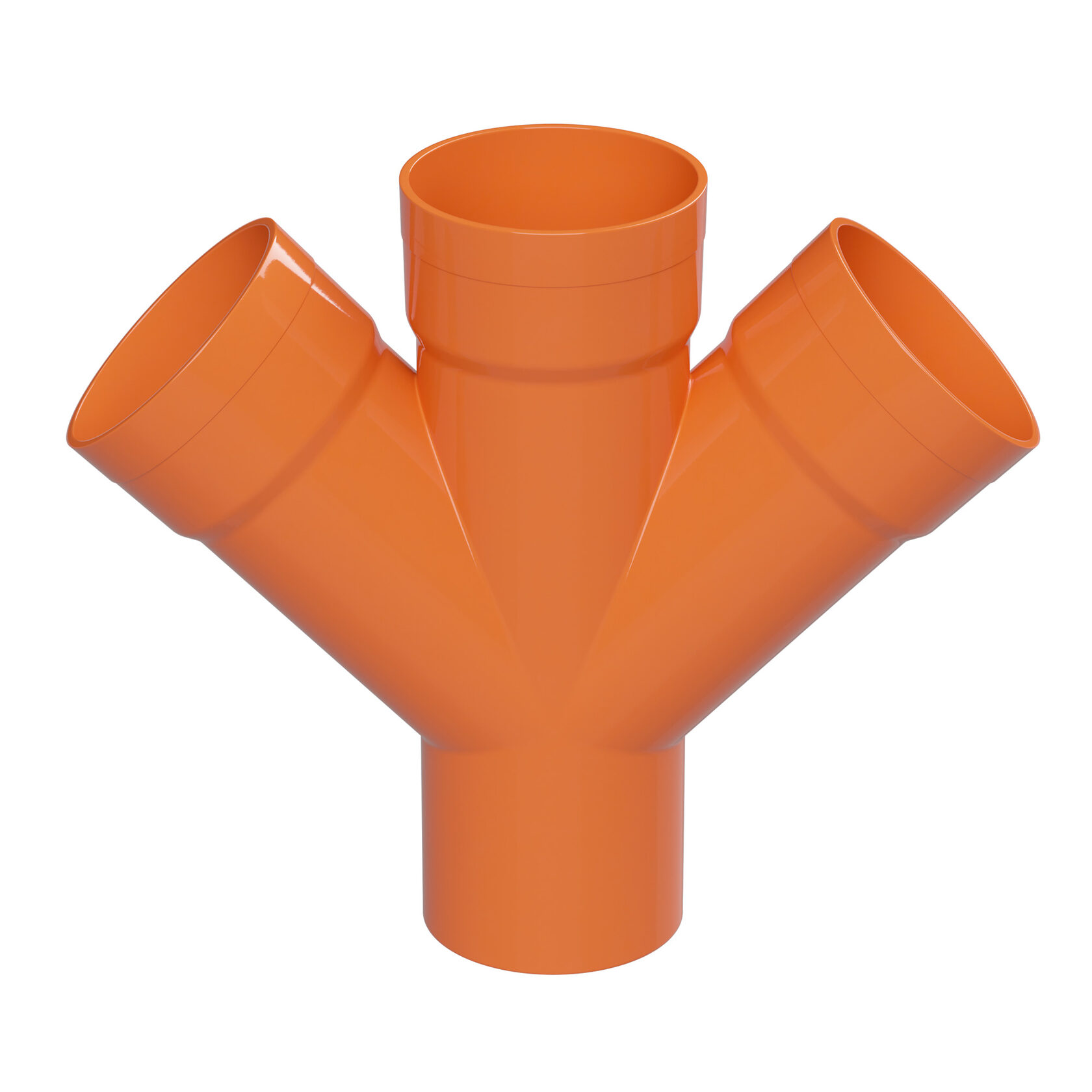

Соединение для четырех двустенных труб, 45°
Смотровое устройство с крышкой 225х175х145
